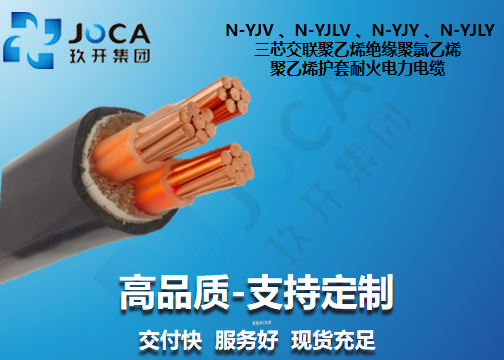

N-YJV 、N-YJLV 、N-YJY 、N-YJLY 三芯交联聚乙烯绝缘聚氯乙烯 / 聚乙烯护套耐火电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250°℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

(N-)YJV、(N-)YJLV、(N-)YJY、(N-)YJLY 三芯耐火电力电缆

Three-core XLPE insulated PVC/PE sheathed Fire-resistant power cables
额定电压 0.6/1kV | 执行标准：GB/T 12706 / GB/T 19666
✓ 优质云母带耐火层 ✓ 90分钟 消防持续供电 ✓ A/B/C 类阻燃耐火可选 ✓ 长期工作温度 90°C

📅 核心技术参数

  • 标准规范：GB/T 12706.1 / GB/T 19666-2019
  • 耐火极限：750°C - 950°C 火焰下维持 90min 通电
  • 允许温度：长期运行 90°C，短路(5s) 250°C
  • 耐压强度：工频交流 3.5kV / 5min 无击穿

📐 敷设建议

  • 多芯弯曲半径：无铠装电缆 ≥ 15 倍外径
  • 敷设温度：环境不低于 0°C（低于 0°C 应预先加温）
  • 适用场景：高层建筑消防泵、应急风机动力回路
  • 敷设方式：室内桥架、隧道、管道或电缆沟

⚡ 三芯耐火结构优势

三芯对称结构专为三相动力系统设计。导体外部紧裹的高耐温云母带（Fire resistant layer）能在火灾初期保护线芯不发生短路，确保应急动力设备能够争取到宝贵的自救时间。

📐 分层结构示意

1. 导体：铜 (Cu) / 铝 (Al)
2. 耐火层：特种合成云母带绕包
3. 绝缘层：XLPE 交联聚乙烯
4. 填充层：保持电缆圆整的非吸湿填充绳
5. 外护套：PVC (聚氯乙烯) 或 PE (聚乙烯)

📊 三芯耐火电力电缆参数表 (0.6/1kV)

标称截面 mm² 近似外径 mm 近似重量 kg/km 20°C导体最大电阻 Ω/km 参考载流量(空气) A 参考载流量(直埋) A
Cu Al Cu Al Cu Al Cu Al
3×2.5 13.6 225 - 7.41 - 31 - 39 -
3×4 14.6 278 205 4.61 7.41 42 33 51 40
3×6 15.7 346 237 3.08 4.61 53 44 64 52
3×10 20.0 507 325 1.83 3.08 74 57 86 66
3×16 22.4 701 410 1.15 1.91 95 74 110 85
3×25 25.8 1043 588 0.727 1.20 125 99 140 110
3×35 28.2 1349 712 0.524 0.868 153 119 170 130
3×50 30.6 1767 857 0.387 0.641 193 148 205 160
3×70 35.3 2381 1107 0.268 0.443 245 188 250 195
3×95 39.1 3271 1542 0.193 0.320 302 233 300 235
3×120 42.7 4016 1833 0.153 0.253 353 273 345 265
3×150 46.9 4885 2155 0.124 0.206 399 307 385 300
3×185 51.9 6101 2734 0.0991 0.164 461 359 435 340
3×240 57.7 7888 3520 0.0754 0.125 547 427 500 395
3×300 63.2 9745 4286 0.0601 0.100 632 495 565 445
3×400 70.5 12279 4999 0.0470 0.0778 729 581 640 510
注 1：上表中的电缆外径、重量、载流量仅供设计选型参考；
注 2：表格中所列 20°C 导体最大直流电阻数据仅针对三根主线芯。

❓ 常见问题解答 (FAQ)

  • 1. 三芯耐火电缆主要应用在哪些设备上？
    主要用于三相动力系统，如消防水泵、防排烟机、消防电梯等在火灾发生时必须保持供电的生命线系统。
  • 2. 为什么耐火层放在导体和绝缘之间？
    耐火层（云母带）的作用是形成一道不燃烧的屏障。即使外层的 XLPE 绝缘层在火灾中熔化碳化，云母带也能防止三根相线之间发生短路。
  • 3. 耐火电缆可以长期地埋吗？
    本产品支持直埋敷设。但需注意，耐火电缆由于含有云母带，结构相对较脆，地埋施工时应避免过大拉力和机械冲击，必要时建议套管保护或选购铠装耐火型号。

📄 三芯交联绝缘耐火电力电缆规格手册 (PDF)

包含完整载流量温度修正表、短路电流容许值及详细耐火等级测试数据。
