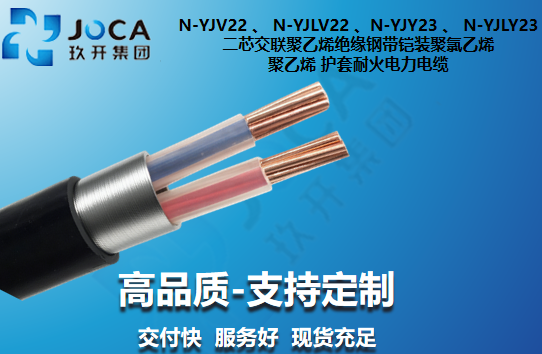

N-YJV22 、 N-YJLV22 、N-YJY23 、 N-YJLY23 二芯交联聚乙烯绝缘钢带铠装聚氯乙烯 / 聚乙烯护套耐火电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250°℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

N-YJV22、N-YJLV22 二芯交联绝缘钢带铠装耐火电力电缆

Two-core XLPE insulated steel tape armour Fire-resistant power cables
额定电压 0.6/1kV | 符合 GB/T 12706-2020 标准
✓ 双钢带铠装保护 ✓ 特种云母带耐火层 ✓ 满足消防供电标准 ✓ 长期工作温度 90°C

📅 核心技术特性

  • 耐火等级：符合 GB/T 19666 标准要求
  • 工作温度：正常运行 90°C，短路(5s) 250°C
  • 耐压试验：工频交流 3.5kV / 5min 无击穿
  • 敷设环境：适用于地下、电缆沟及直接埋地

📐 安装与弯曲规范

  • 弯曲半径：多芯有铠装电缆 ≥ 12 倍电缆外径
  • 敷设温度：低于 0°C 施工时需预先加温
  • 防护等级：双钢带铠装可承受较大的径向压力
  • 铠装材质：镀锌双钢带错位绕包

⚡ 二芯耐火结构优势

二芯结构专为单相消防供电回路设计。通过在导体外部包裹双层云母耐火带，确保在火灾高温环境下仍能维持 90 分钟以上的稳定供电。钢带铠装层则提供了极佳的地埋抗压保护。

📐 结构分层示意

1. 导体：铜线 (Cu) / 铝线 (Al)
2. 耐火层：高耐温合成云母带
3. 绝缘层：XLPE 交联聚乙烯
4. 铠装层：镀锌双钢带 (Steel tape armour)
5. 外护套：PVC (22型) 或 PE (23型)

📊 二芯钢带铠装耐火电缆参数表 (0.6/1kV)

标称截面 mm² 近似外径 mm 近似重量 kg/km 20°C导体最大电阻 Ω/km 参考载流量(空气) A 参考载流量(直埋) A
Cu Al Cu Al Cu Al Cu Al
2×2.5 15.3 294 - 7.41 - - - 35 -
2×4 16.3 344 - 4.61 - - - 50 -
2×6 17.3 406 333 3.08 4.61 - - 60 50
2×10 19.8 539 418 1.83 3.08 72 57 85 65
2×16 22.0 700 506 1.15 1.91 94 72 110 85
2×25 25.2 965 662 0.727 1.20 125 98 140 110
2×35 27.4 1224 799 0.524 0.868 153 119 170 130
2×50 29.6 1513 906 0.387 0.641 188 142 200 155
2×70 33.4 2062 1213 0.268 0.443 239 188 245 190
2×95 39.0 3084 1931 0.193 0.320 296 228 300 230
2×120 44.2 3780 2324 0.153 0.253 347 267 335 260
2×150 48.4 4494 2674 0.124 0.206 393 307 380 295
2×185 52.8 5420 3176 0.0991 0.164 450 353 430 335
2×240 58.2 6772 3860 0.0754 0.125 530 416 465 390
2×300 63.4 8161 4521 0.0601 0.100 609 478 565 440
2×400 70.2 10174 5321 0.0470 0.0778 706 564 650 505
注 1：上表中的电缆外径、重量、载流量仅供参考；
注 2：表格中 20℃ 直流电阻仅针对主线芯；

❓ 常见问题解答 (FAQ)

  • 1. 为什么二芯铠装耐火电缆常用于消防回路？
    消防系统的控制或动力回路通常需要独立布线。二芯结构紧凑，耐火层保证火灾时不断电，钢带铠装层则允许其直接在地埋或恶劣环境下敷设，抗压能力强。
  • 2. 该型号可以长期在地下运行吗？
    可以。YJV22/N-YJV22 的设计初衷之一就是地下直埋。钢带铠装能有效防止地下碎石挤压和机械损伤。若地质环境潮湿，建议选用 PE 护套的 N-YJY23 型。
  • 3. 安装时对弯曲半径有什么具体要求？
    由于带有双钢带铠装，电缆质地较硬。根据 GB/T 12706，多芯铠装电缆的最小弯曲半径应不小于电缆外径的 12 倍，以防止钢带重叠处损伤绝缘。

📄 二芯钢带铠装耐火电力电缆技术手册 (PDF)

包含完整型号对照、消防设计参考数据及详细埋地敷设指南。

点击下载规格书


铠装电缆地埋施工结构图
