N-YJV22、 N-YJLV22 、 N-YJY23、 N-YJLY23 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯 / 聚乙烯护套耐火电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250°℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

(N-)YJV22、(N-)YJLV22、(N-)YJY23、(N-)YJLY23 三芯钢带铠装耐火电力电缆

Three-core XLPE insulated steel tape armour fire-resistant power cable
额定电压 0.6/1kV | 符合 GB/T 12706-2020 标准
✓ 双钢带铠装保护 ✓ 90分钟 A类耐火 ✓ 满足消防及地埋标准 ✓ 长期工作温度 90°C

📅 执行标准与特性

  • 耐火标准：GB/T 19666-2019 (A/B/C类可选)
  • 产品标准：GB/T 12706.1-2020
  • 额定温度：正常运行 90°C，短路(5s) 250°C
  • 耐压等级：工频交流 3.5kV / 5min 不击穿

📐 弯曲半径规范

  • 单芯无铠装：> 20 倍电缆外径
  • 单芯有铠装：> 15 倍电缆外径
  • 多芯无铠装：> 15 倍电缆外径
  • 多芯有铠装：> 12 倍电缆外径

⚡ 耐火与铠装优势

通过在导体外缠绕云母耐火带，确保在火灾高温环境下仍能维持 90 分钟以上的电力传输，为消防设备争取关键自救时间。双钢带铠装层则提供了极佳的抗压保护，使其能直接直埋于地下土壤环境中。

📐 分层结构示意

1. 导体：优质无氧铜 (Cu) / 电工铝 (Al)
2. 耐火层：双层高耐温合成云母带
3. 绝缘层：XLPE 交联聚乙烯
4. 铠装层：镀锌双钢带错位绕包 (Steel tape armour)
5. 外护套：PVC (22型) 或 PE (23型)

📊 三芯钢带铠装耐火电缆技术参数表 (0.6/1kV)

标称截面 mm² 近似外径 mm 近似重量 kg/km 20°C导体最大电阻 Ω/km 参考载流量(空气) A 参考载流量(直埋) A
Cu Al Cu Al Cu Al Cu Al
3×2.5 16.3 385 340 7.41 - - - 35 -
3×4 17.3 450 377 4.61 7.41 - - 50 40
3×6 18.4 531 421 3.08 4.61 - - 60 50
3×10 21.2 720 538 1.83 3.08 72 57 85 65
3×16 23.5 942 651 1.15 1.91 94 72 110 85
3×25 27.0 1324 869 0.727 1.20 125 98 140 110
3×35 29.4 1658 1021 0.524 0.868 153 119 170 130
3×50 31.9 2132 1222 0.387 0.641 188 142 200 155
3×70 35.8 2775 1501 0.268 0.443 239 188 245 190
3×95 43.9 4215 2486 0.193 0.320 296 228 300 230
3×120 47.4 5061 2877 0.153 0.253 347 267 335 260
3×150 51.9 6053 3324 0.124 0.206 393 307 380 295
3×185 56.6 7384 4017 0.0991 0.164 450 353 430 335
3×240 62.4 9334 4966 0.0754 0.125 530 416 465 390
3×300 68.2 11387 5928 0.0601 0.100 609 478 565 440
3×400 75.4 14165 6885 0.0470 0.0778 729 581 640 510
注 1：上表中的电缆外径、重量、载流量仅供设计选型参考；
注 2：表格中所列 20°C 导体最大直流电阻数据仅针对三根主线芯截面。

❓ 常见问题解答 (FAQ)

  • 1. 三芯铠装耐火电缆主要应用在什么场合？
    主要用于对机械保护和防火安全都有严格要求的场所，如高层建筑消防水泵、地铁、地下隧道及需要直埋敷设的应急动力系统。
  • 2. 该系列电缆的“耐火性能”是如何实现的？
    在导体外层紧裹了双层合成云母耐火带。即使外部的 XLPE 绝缘层在火灾中熔化，云母带也能维持 750-950°C 高温下 90 分钟通电。
  • 3. 低温环境（低于 0°C）敷设有什么要求？
    环境温度低于 0°C 时，电缆护套会变脆。敷设前必须对电缆进行预热加温，确保施工过程中护套不产生裂纹。
  • 4. 型号 YJV22 和 YJY23 在外护套上有何区别？
    YJV22 为 PVC 护套，阻燃性价比高；YJY23 为 PE 护套，耐候性和防潮性更强，更适合土壤湿度大的直埋环境。
  • 5. 铠装层是否需要可靠接地？
    必须接地。钢带铠装层应在电缆终端处通过专用接地线引出，可靠连接至接地网，起到机械保护和故障泄导的双重作用。
  • 6. 弯曲半径不足会有什么后果？
    过小的弯曲半径会导致钢带铠装层重叠处产生受力不均，极易刺穿内部的内衬层和绝缘层，造成短路隐患。
  • 7. 为什么小规格型号在地埋环境下仍有较下载流量？
    因为土壤的导热系数相对稳定。对于 3x4 等规格，即使加了铠装，直埋下的散热条件在规范计算中仍能维持一定的安全载流能力。
  • 8. 阻燃 A、B、C 类如何选型？
    通常民用建筑选 C 类（ZC）即可满足消防验收；如果是人口密集的超高层或重点工程，建议选 B 类或 A 类。

📄 三芯钢带铠装耐火电力电缆选型手册 (PDF)

包含完整载流量修正系数表、短路电流容许值及详细地埋施工规范说明。

点击下载规格书

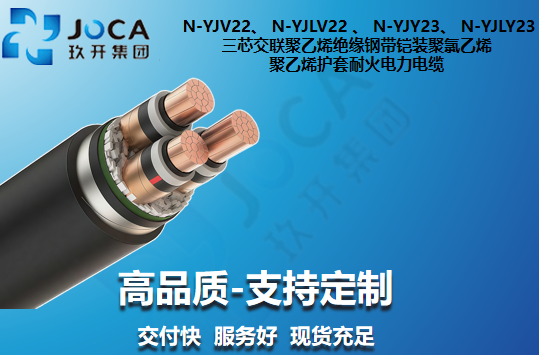

 三芯铠装耐火电缆结构展示
