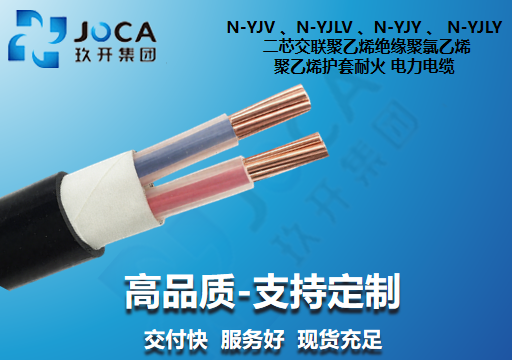

N-YJV 、N-YJLV 、N-YJY 、 N-YJLY 二芯交联聚乙烯绝缘聚氯乙烯 / 聚乙烯护套耐火电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

N-YJV62、N-YJLV62 单芯不锈钢带铠装耐火电力电缆

Single-core XLPE insulated stainless steel tape armour PVC/PE sheathed Fire-resistant power cables
额定电压 0.6/1kV | 非磁性铠装设计 | 执行标准：GB/T 12706 / GB/T 19666
✓ 不锈钢带铠装 (非磁性) ✓ 90分钟 A类耐火等级 ✓ 防止涡流损耗发热 ✓ 长期工作温度 90°C

📅 核心技术参数

  • 铠装材质：不锈钢带 (单芯专用非磁性铠装)
  • 耐火层：双层特种合成云母带绕包
  • 允许温度：长期运行 90°C，短路(5s) 250°C
  • 耐压试验：交流 3.5kV/5min 无击穿

📐 敷设与弯曲规范

  • 弯曲半径：单芯有铠装电缆 ≥ 15 倍外径
  • 敷设温度：低于 0°C 施工时需预先加温
  • 适用范围：室内、隧道、管道及土壤直埋
  • 应用限制：单芯电缆不宜在铁磁性管道中敷设

⚡ 不锈钢铠装优势

普通钢带具有导磁性，用于单芯电缆时会产生巨大的涡流损耗导致严重发热。本系列采用 不锈钢带铠装 (Non-magnetic armor)，在提供优异机械保护的同时，彻底解决了电磁感应发热问题。

📐 结构分层示意

1. 导体：铜线 (Cu) / 铝线 (Al)
2. 耐火层：云母带绕包 (耐火屏障)
3. 绝缘层：XLPE 交联聚乙烯
4. 铠装层：不锈钢带 (Non-magnetic armor)
5. 外护套：PVC (62型) 或 PE (63型)

📊 单芯不锈钢带铠装耐火电缆参数表

标称截面 mm² 近似外径 mm 近似重量 kg/km 20°C导体最大电阻 Ω/km 参考载流量(空气) A 参考载流量(直埋) A
Cu Al Cu Al Cu Al Cu Al
1×16 14.0 331 234 1.15 1.91 119 70 110 85
1×25 15.6 445 293 0.727 1.20 154 94 140 110
1×35 16.7 556 344 0.524 0.868 195 115 167 132
1×50 18.0 700 397 0.387 0.641 236 139 202 154
1×70 19.7 921 496 0.268 0.443 296 180 246 189
1×95 21.6 1198 622 0.193 0.320 370 220 294 228
1×120 23.1 1450 722 0.153 0.253 431 260 338 259
1×150 25.2 1760 850 0.124 0.206 496 300 378 294
1×185 27.5 2153 1031 0.0991 0.164 571 351 431 334
1×240 30.2 2723 1267 0.0754 0.125 682 414 501 391
1×300 33.1 3364 1544 0.0601 0.100 792 487 567 444
1×400 36.6 4222 1796 0.0470 0.0778 922 556 646 506
1×500 41.8 5712 2679 0.0366 0.0605 1083 671 739 585
1×630 46.4 7236 3414 0.0283 0.0469 1263 792 836 668

❓ 常见问题解答 (FAQ)

  • 1. 为什么单芯铠装电缆一定要用不锈钢带？
    单芯电缆在通交变电流时会产生磁场，若使用普通钢带（磁性材料），会产生巨大的涡流损耗导致发热。不锈钢带是非磁性的，既能保护电缆不被压坏，又不会产生感应发热。
  • 2. 耐火电缆的“耐火”是什么意思？
    耐火是指在火灾发生时，电缆能在火焰燃烧的情况下仍保持一定时间的通电（通常 90 分钟），确保消防栓、排烟风机等关键设施能正常运行。
  • 3. YJV62 与 YJY63 护套如何选择？
    YJV62 采用 PVC 护套，性价比高，阻燃性好；YJY63 采用 PE 护套，耐水性和耐环境应力开裂性能更优，适合地埋深度大或有积水的环境。

📄 单芯不锈钢带铠装耐火电缆技术手册 (PDF)

包含完整型号对照、非磁性铠装损耗参考及详细电气参数表。

点击下载规格书

 铠装耐火电缆施工图
