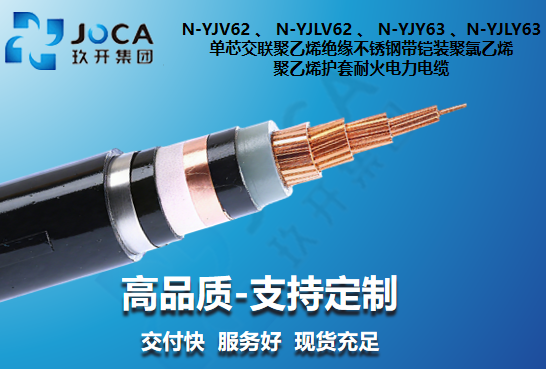

N-YJV62 、 N-YJLV62 、 N-YJY63 、N-YJLY63 单芯交联聚乙烯绝缘不锈钢带铠装聚氯乙烯 / 聚乙烯护套耐火电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

N-YJV62、N-YJLV62 单芯不锈钢带铠装耐火电力电缆

Single-core XLPE insulated stainless steel tape armour PVC/PE sheathed Fire-resistant power cables
额定电压 0.6/1kV | 非磁性铠装设计 | 执行标准：GB/T 12706 / GB/T 19666
✓ 不锈钢带铠装 (非磁性) ✓ 90分钟 A类耐火等级 ✓ 防止涡流损耗发热 ✓ 长期工作温度 90℃

📅 核心技术参数

  • 铠装材质：不锈钢带 (单芯电缆专用非磁性铠装)
  • 耐火层：双层特种合成云母带绕包
  • 允许温度：正常运行 90°C，短路(5s) 250°C
  • 耐压试验：交流 3.5kV/5min无击穿

📐 敷设与弯曲规范

  • 弯曲半径：单芯有铠装电缆 ＜15倍电缆外径
  • 敷设温度：低于 0°C 施工时需预先加温
  • 适用范围：室内、隧道、管道及土壤直埋
  • 应用限制：单芯电缆不宜在铁磁性管道中敷设

⚡ 不锈钢铠装优势

普通钢带具有导磁性，用于单芯电缆时会产生巨大的涡流损耗导致严重发热。本系列采用 不锈钢带铠装 (Non-magnetic armor)，在提供优异机械保护（抗机械外力挤压）的同时，彻底解决了电磁感应发热问题，确保耐火系统的载流安全。

📏 分层结构示意

1. 导体：铜线 (Cu) / 铝线 (Al)
2. 耐火层：云母带绕包 (耐火屏障)
3. 绝缘层：XLPE 交联聚乙烯
4. 内衬层：保护内护套层
5. 铠装层：不锈钢带 (Stainless steel tape armor)
6. 外护套：PVC (62型) 或 PE (63型)

📊 单芯不锈钢带铠装耐火电力电缆参数表 (0.6/1kV)

标称截面 mm² 近似外径 mm 近似重量 kg/km 20℃导体最大电阻 Ω/km 参考载流量(空气) A 参考载流量(直埋) A
Cu Al Cu Al Cu Al Cu Al
1×16 14.0 331 234 1.15 1.91 119 70 110 85
1×25 15.6 445 293 0.727 1.20 154 94 140 110
1×35 16.7 556 344 0.524 0.868 195 115 167 132
1×50 18.0 700 397 0.387 0.641 236 139 202 154
1×70 19.7 921 496 0.268 0.443 296 180 246 189
1×95 21.6 1198 622 0.193 0.320 370 220 294 228
1×120 23.1 1450 722 0.153 0.253 431 260 338 259
1×150 25.2 1760 850 0.124 0.206 496 300 378 294
1×185 27.5 2153 1031 0.0991 0.164 571 351 431 334
1×240 30.2 2723 1267 0.0754 0.125 682 414 501 391
1×300 33.1 3364 1544 0.0601 0.100 792 487 567 444
1×400 36.6 4222 1796 0.0470 0.0778 922 556 646 506
1×500 41.8 5712 2679 0.0366 0.0605 1083 671 739 585
1×630 46.4 7236 3414 0.0283 0.0469 1263 792 836 668

注 1：上表中的参数（外径、重量、载流量）仅供参考。由于铠装厚度及线芯紧压程度不同，实际出厂数值可能有微量浮动。

注 2：20℃ 导体最大直流电阻仅针对主线芯截面，符合 GB/T 3956 标准。

❓ 常见问题解答 (FAQ)

1. 为什么单芯铠装电缆一定要用不锈钢带而不是普通钢带？
在交流系统中，单芯电缆周围会产生交变磁场。若使用磁性钢带（普通钢带），会产生感应电流（涡流）和磁滞损耗，导致电缆温度急剧升高甚至起火。不锈钢带是非磁性的，能完美解决这一问题。
2. 该系列电缆如何保证火灾时的安全性？
通过导体与绝缘间的云母带耐火层实现。即使外部绝缘在火焰中熔化消失，云母带也能维持 750~950℃ 下 90 分钟的通电，确保消防泵等关键设备运行。
3. YJV62 与 YJY63 型号如何选择？
YJV62 采用 PVC 护套，阻燃性价比高，适合常规建筑；YJY63 采用 PE 护套，防潮和耐候性更好，适合地埋深度较大或湿度较高的隧道环境。

📄 单芯不锈钢带铠装耐火电力电缆选型手册 (PDF)

内含 0.6/1kV 全规格电气对照、非磁性铠装损耗计算参考及消防施工敷设指南。

点击下载规格书

 铠装耐火电缆施工图
