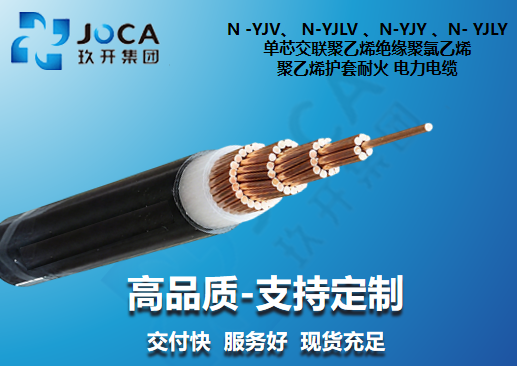

N -YJV、 N-YJLV 、N-YJY 、N- YJLY 单芯交联聚乙烯绝缘聚氯乙烯 / 聚乙烯护套耐火 电力电缆
1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
N-YJV、N-YJLV、N-YJY、N-YJLY 单芯耐火电力电缆
Single-core XLPE insulated PVC/PE sheathed Fire-resistant power cables
额定电压 0.6/1kV | 执行标准：GB/T 12706 / GB/T 19666
额定电压 0.6/1kV | 执行标准：GB/T 12706 / GB/T 19666
✓ 特种云母带耐火层 ✓ A/B/C 类阻燃耐火 ✓ 交流耐压 3.5kV/5min ✓ 长期工作温度 90℃
📅 核心技术指标
- 额定电压：Uo/U 为 0.6/1kV
- 耐压试验：工频交流 3.5kV/5min 不击穿
- 最高温度：长期 90℃，短路时(≤5s) 250℃
- 标准：GB/T 12706.1、GB/T 19666-2019
📐 敷设与弯曲半径
- 敷设温度：环境温度应不低于 0℃
- 单芯电缆弯曲半径：≥ 20 倍电缆外径
- 多芯电缆弯曲半径：≥ 15 倍电缆外径
- 环境要求：适用于火灾发生时需保持运行的场所
⚡ 耐火结构优势
导体外紧裹耐火云母带（Fire resistant layer）。在火焰燃烧情况下，即使有机绝缘层被碳化，云母带仍能保持导体间的电气绝缘，确保消防栓泵、防排烟风机、应急照明等关键设备在火灾初期能正常供电。
📏 内部结构层级
1. 导体：铜线 (Cu) / 铝线 (Al)
2. 耐火层：特种合成云母带绕包
3. 绝缘层：XLPE 交联聚乙烯
4. 包带：无纺布或塑料薄膜包带
5. 外护套：PVC (聚氯乙烯) 或 PE (聚乙烯)
📊 单芯耐火电力电缆核心参数表 (0.6/1kV)
| 标称截面 mm² | 近似外径 mm | 近似重量 kg/km | 20℃导体最大电阻 Ω/km | 参考载流量(空气) A | 参考载流量(直埋) A | ||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Al | Cu | Al | Cu | Al | Cu | Al | ||
| 1×2.5 | 7.3 | 65 | 50 | 7.41 | - | 46 | - | 46 | - |
| 1×4 | 7.8 | 85 | 59 | 4.61 | - | 61 | - | 59 | - |
| 1×6 | 8.3 | 105 | 69 | 3.08 | 4.61 | 77 | 47 | 74 | 60 |
| 1×10 | 9.6 | 152 | 91 | 1.83 | 3.08 | 106 | 62 | 98 | 75 |
| 1×16 | 10.7 | 217 | 120 | 1.15 | 1.91 | 136 | 80 | 125 | 97 |
| 1×25 | 12.3 | 314 | 162 | 0.727 | 1.20 | 176 | 107 | 160 | 125 |
| 1×35 | 13.4 | 415 | 203 | 0.524 | 0.868 | 222 | 131 | 190 | 150 |
| 1×50 | 14.5 | 540 | 237 | 0.387 | 0.641 | 269 | 159 | 230 | 175 |
| 1×70 | 16.2 | 744 | 319 | 0.268 | 0.443 | 337 | 205 | 280 | 215 |
| 1×95 | 18.1 | 1002 | 426 | 0.193 | 0.320 | 421 | 250 | 335 | 260 |
| 1×120 | 19.6 | 1238 | 510 | 0.153 | 0.253 | 490 | 296 | 385 | 295 |
| 1×150 | 21.7 | 1527 | 617 | 0.124 | 0.206 | 564 | 342 | 430 | 335 |
| 1×185 | 24.0 | 1896 | 774 | 0.0991 | 0.164 | 649 | 399 | 490 | 380 |
| 1×240 | 26.7 | 2439 | 983 | 0.0754 | 0.125 | 775 | 471 | 570 | 445 |
| 1×300 | 29.2 | 3024 | 1204 | 0.0601 | 0.100 | 900 | 554 | 645 | 505 |
| 1×400 | 32.7 | 3844 | 1418 | 0.0470 | 0.0778 | 1048 | 632 | 735 | 575 |
| 1×500 | 36.7 | 4898 | 1865 | 0.0366 | 0.0605 | 1231 | 763 | 840 | 665 |
| 1×630 | 40.7 | 6273 | 2451 | 0.0283 | 0.0469 | 1436 | 900 | 950 | 760 |
注 1：上表中的数据仅供设计参考，耐火层可能会使外径较普通型 YJV 有微量增加;
注 2：20℃ 导体最大直流电阻数据完全符合 GB/T 3956 标准。
❓ 常见问题解答 (FAQ)
1. 什么是电缆的“耐火性能” (Fire resistance)？
耐火是指在火灾发生时，电缆在火焰燃烧的情况下仍能保持线路通电一定时间的能力。它与“阻燃”不同，阻燃只是不延燃，而耐火是能在火中“坚持工作”。
2. 为什么单芯电缆弯曲半径要求（20倍）比多芯更大？
单芯电缆通常直径较大且线芯较粗，且本品带有云母带耐火层。云母带质地较脆，过小的弯曲半径会导致耐火层破裂，从而丧失火灾时的绝缘能力。
3. 耐火电缆的 A、B、C 类代表什么？
这代表了阻燃及耐火试验的严苛程度。通常 A 类要求最高，即在更密集的排布和更长的燃烧时间内仍能保持完整性。
4. 为什么小规格（2.5-4平方）没有铝芯参数？
在消防耐火系统中，铝芯的熔点（约 660℃）远低于铜芯（约 1083℃），且小截面铝丝机械强度差，不符合消防安全规范的长期可靠性要求。
