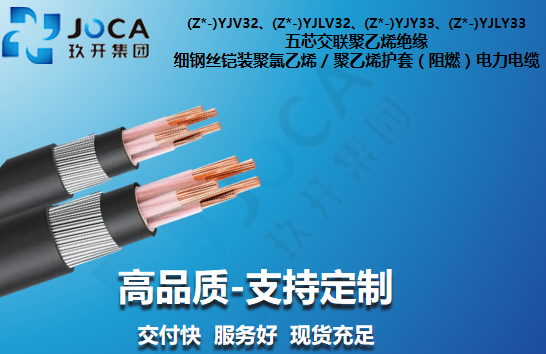

(Z*-)YJV32、(Z*-)YJLV32、(Z*-)YJY33、(Z*-)YJLY33 五芯（3+2）交联聚乙烯绝缘 细钢丝铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆
1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
(Z*-)YJV32、(Z*-)YJLV32 3+2芯细钢丝铠装电力电缆
Three-plus-two core XLPE insulated fine steel wire armour PVC/PE sheathed power cables
额定电压 0.6/1kV | 垂直落差/竖井/高拉力环境专用
额定电压 0.6/1kV | 垂直落差/竖井/高拉力环境专用
✓ 细钢丝铠装（极高抗拉） ✓ 3主芯+2辅芯 结构 ✓ 适合高落差垂直敷设 ✓ 符合 GB/T 12706-2020 标准
📅 核心技术指标
- 长期工作温度：导体最高允许 90℃
- 短路瞬时温度：最高温度 250℃ (≤ 5S)
- 铠装材质：低碳镀锌细钢丝 (抗拉伸)
- 敷设环境：竖井、高落差垂直敷设、水下
📐 弯曲半径与温度
- 弯曲半径：多芯有铠装电缆 ≥ 12 倍外径
- 环境温度：低于 0℃ 敷设时必须预热
- 应用限制：能够承受较大的轴向拉力
- 敷设范围：可用于室内、隧道、竖井及地埋
⚡ 3+2 细钢丝结构优势
3主芯+2辅芯的设计完美适配 TN-S 系统，同时细钢丝铠装层赋予电缆卓越的纵向抗拉能力。这种结构确保了电缆在垂直悬挂敷设时，不会因自身重量导致导体拉伸变形或绝缘层断裂。
📏 内部结构层级
导体：高纯度无氧铜 / 电工铝线
绝缘：XLPE 交联聚乙烯
内衬层：高韧性 PVC/PE 内护套层
铠装层：镀锌细钢丝紧密绕包铠装
外护套：PVC (32型) 或 PE (33型)
📊 3+2芯细钢丝铠装电力电缆核心参数表
| 标称截面 mm² | 近似外径 mm | 近似重量 kg/km | 20℃导体最大电阻 Ω/km | 参考载流量(空气) A | 参考载流量(直埋) A | ||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Al | Cu | Al | Cu | Al | Cu | Al | ||
| 3×4+2×2.5 | 18.9 | 808 | 705 | 4.61 | 7.41 | - | - | 50 | 40 |
| 3×6+2×4 | 20.3 | 941 | 783 | 3.08 | 4.61 | - | - | 60 | 50 |
| 3×10+2×6 | 23.3 | 1204 | 949 | 1.83 | 3.08 | 72 | 57 | 85 | 65 |
| 3×16+2×10 | 26.8 | 1696 | 1283 | 1.15 | 1.91 | 94 | 72 | 110 | 85 |
| 3×25+2×16 | 30.1 | 2211 | 1562 | 0.727 | 1.20 | 125 | 98 | 140 | 110 |
| 3×35+2×16 | 32.1 | 2629 | 1798 | 0.524 | 0.868 | 153 | 119 | 170 | 130 |
| 3×50+2×25 | 37.5 | 3656 | 2443 | 0.387 | 0.641 | 188 | 142 | 200 | 155 |
| 3×70+2×35 | 41.8 | 4739 | 3040 | 0.268 | 0.443 | 239 | 188 | 245 | 190 |
| 3×95+2×50 | 46.7 | 6090 | 3755 | 0.193 | 0.320 | 296 | 228 | 300 | 230 |
| 3×120+2×70 | 52.2 | 7851 | 4818 | 0.153 | 0.253 | 347 | 267 | 335 | 260 |
| 3×150+2×70 | 56.6 | 9162 | 5583 | 0.124 | 0.206 | 393 | 307 | 380 | 295 |
| 3×185+2×95 | 61.8 | 11060 | 6541 | 0.0991 | 0.164 | 450 | 353 | 430 | 335 |
| 3×240+2×120 | 68.4 | 13585 | 7761 | 0.0754 | 0.125 | 530 | 416 | 465 | 390 |
| 3×300+2×150 | 74.9 | 16525 | 9246 | 0.0601 | 0.100 | 609 | 478 | 565 | 440 |
| 3×400+2×185 | 85.2 | 21300 | 11776 | 0.0470 | 0.0778 | 729 | 581 | 640 | 505 |
注 1：表格中数据仅供设计选型参考，由于细钢丝铠装层较厚，实际外径与重量较普通型号有显著增加;
注 2：20℃ 导体直流电阻数据仅针对三根主相线芯。
❓ 常见问题解答 (FAQ)
1. 3+2 细钢丝铠装电缆主要的抗拉能力来自哪里？
主要的轴向拉力由细镀锌钢丝铠装层承担。钢丝绕包结构比钢带具有更高的纵向屈服强度，能有效支撑整根电缆在垂直敷设时的自重。
2. 在垂直竖井安装时，每隔多少米需要设置固定支架？
这取决于电缆的重量和抗拉计算。通常建议在垂直方向上每隔 2-3 米 设置一个专用的抗拉蛇形夹或夹具，以分担电缆的重力负荷。
3. YJV32 与 YJY33 护套的区别？
YJV32 (PVC 护套) 阻燃性好且施工方便；YJY33 (PE 护套) 化学稳定性更强，耐酸碱、抗盐雾性能更优，更适合潮湿或有腐蚀性的地下环境。
4. 为什么小截面型号（4-6平方）在空气中没有载流量数据？
这类细钢丝铠装的小截面电缆极少在空气中悬空运行。设计初衷主要用于终端垂直连接或地埋保护。若需计算，可参考无铠装同规格载流量进行折减。
