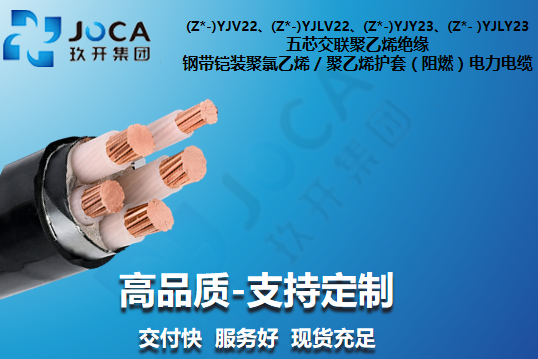

(Z*-)YJV22、(Z*-)YJLV22、(Z*-)YJY23、(Z*- )YJLY23 五芯（3+2）交联聚乙烯绝缘 钢带铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆
1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
(Z*-)YJV22、(Z*-)YJLV22 3+2芯不等截面钢带铠装电力电缆
Three-plus-two core XLPE insulated steel tape armour PVC/PE sheathed power cables
额定电压 0.6/1kV | 直埋地埋/防机械力专用
额定电压 0.6/1kV | 直埋地埋/防机械力专用
✓ 双钢带铠装（抗径向压力） ✓ 3+2 不等截面设计 ✓ 允许工作温度 90℃ ✓ 符合新国标 GB/T 12706
📅 核心执行指标
- 最高工作温度：90℃（长期）/ 250℃（短路 5S）
- 执行标准：GB/T 12706.1-2020
- 铠装材质：镀锌双钢带绕包
- 绝缘材质：XLPE 交联聚乙烯
📐 弯曲半径规范
- 单芯有铠装：> 15 倍电缆外径
- 多芯有铠装：> 12 倍电缆外径
- 环境温度要求：低于 0℃ 敷设必须预热
- 敷设范围：可承受较大的机械压力
⚡ 3+2 铠装结构优势
3根相线+1根中性线(N)+1根地线(PE)的科学配比，在提供完整 TN-S 系统供电的同时，通过辅芯不等截面降低自重与成本。钢带铠装层有效防止施工填埋时的机械损伤，保护绝缘完整性。
📏 分层示意
导体：无氧铜线 / 电工铝线
内衬层：保护线芯不受钢带挤压
铠装层：镀锌双钢带，错位绕包形成密闭保护
外护套：PVC (22型) 或 PE (23型)
📊 3+2芯钢带铠装电力电缆核心参数表
| 标称截面 mm² | 近似外径 mm | 近似重量 kg/km | 20℃导体最大电阻 Ω/km | 参考载流量(空气) A | 参考载流量(直埋) A | ||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Al | Cu | Al | Cu | Al | Cu | Al | ||
| 3×4+2×2.5 | 16.2 | 506 | 403 | 4.61 | 7.41 | - | - | 50 | 40 |
| 3×6+2×4 | 17.5 | 616 | 458 | 3.08 | 4.61 | - | - | 60 | 50 |
| 3×10+2×6 | 20.1 | 803 | 548 | 1.83 | 3.08 | 72 | 57 | 85 | 65 |
| 3×16+2×10 | 22.8 | 1086 | 673 | 1.15 | 1.91 | 94 | 72 | 110 | 85 |
| 3×25+2×16 | 26.1 | 1517 | 868 | 0.727 | 1.20 | 125 | 98 | 140 | 110 |
| 3×35+2×16 | 28.0 | 1863 | 1032 | 0.524 | 0.868 | 153 | 119 | 170 | 130 |
| 3×50+2×25 | 32.4 | 2493 | 1280 | 0.387 | 0.641 | 188 | 142 | 200 | 155 |
| 3×70+2×35 | 39.5 | 3915 | 2216 | 0.268 | 0.443 | 239 | 188 | 245 | 190 |
| 3×95+2×50 | 44.5 | 5157 | 2822 | 0.193 | 0.320 | 296 | 228 | 300 | 230 |
| 3×120+2×70 | 48.7 | 6366 | 3333 | 0.153 | 0.253 | 347 | 267 | 335 | 260 |
| 3×150+2×70 | 52.7 | 7483 | 3904 | 0.124 | 0.206 | 393 | 307 | 380 | 295 |
| 3×185+2×95 | 57.9 | 9208 | 4689 | 0.0991 | 0.164 | 450 | 353 | 430 | 335 |
| 3×240+2×120 | 64.3 | 11464 | 5640 | 0.0754 | 0.125 | 530 | 416 | 465 | 390 |
| 3×300+2×150 | 70.6 | 14168 | 6889 | 0.0601 | 0.100 | 609 | 478 | 565 | 440 |
| 3×400+2×185 | 79.0 | 17557 | 8033 | 0.0470 | 0.0778 | 729 | 581 | 640 | 505 |
注 1：表格数据仅供选型参考，铠装层增加了电缆总重量和外径，施工时需复核管径冗余度；
注 2：20℃ 导体最大直流电阻仅针对三根主线芯（相线）。
❓ 常见问题解答 (FAQ)
1. 3+2 铠装电缆为什么更适合地下直埋？
地下环境存在回填压力及地表负重，双钢带铠装具备极强的径向抗压力，能有效防止电缆因地质沉降或外力挤压而导致击穿。
2. 铠装层在施工中必须接地吗？
是的。铠装层必须在电缆两端可靠接地，它除了提供物理保护，在发生故障时还能提供泄导路径，保障安全。
3. YJV22 与 YJY23 型号如何选择？
一般环境选 YJV22 (PVC护套)；若环境潮湿或有腐蚀性，选 YJY23 (PE护套)，PE护套的耐水防腐性能更优。
4. 为什么小规格（4-6平方）在空气中没有载流量？
这些小规格铠装电缆在实际工程中极少在空气中悬挂运行，通常直接用于末端配电直埋。若需空气载流量，可参考无铠装同规格数据并乘适当系数。
