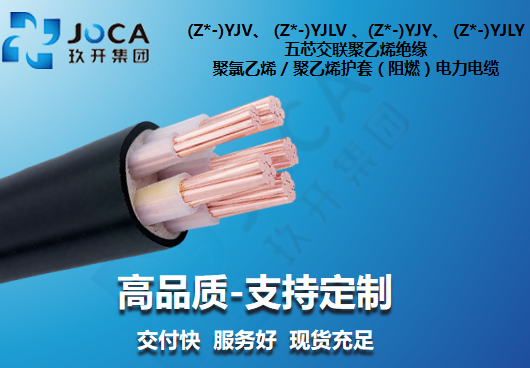

(Z*-)YJV、 (Z*-)YJLV 、(Z*-)YJY、 (Z*-)YJLY 五芯（3+2）交联聚乙烯绝缘 聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

(Z*-)YJV、(Z*-)YJLV、(Z*-)YJY、(Z*-)YJLY 3+2芯不等截面电力电缆

Three-plus-two core XLPE insulated PVC/PE sheathed power cables
额定电压 0.6/1kV | 三相五线制 TN-S 系统专用
✓ 3主+2辅 结构 ✓ 交联聚乙烯绝缘 90℃ ✓ TN-S 系统完美适配 ✓ 符合 GB/T 12706-2020

📅 核心执行标准

  • 导体最高温度：长期工作温度 90℃
  • 短路最高温度：≤ 250℃（持续时间 ≤ 5S）
  • 敷设温度：环境温度低于 0℃ 时应预热
  • 性能指标：严格符合 GB/T 12706.1-2020 规范

📐 弯曲半径规范

  • 单芯无铠装：> 20 倍电缆外径
  • 单芯有铠装：> 15 倍电缆外径
  • 多芯无铠装：> 15 倍电缆外径
  • 多芯有铠装：> 12 倍电缆外径

⚡ 3+2 结构设计优势

采用 3 根主相线 + 1 根中性线(N) + 1 根保护地线(PE)的组合。由于 N 线与 PE 线在系统中承担的电流通常小于相线，采用不等截面辅芯不仅能确保电气安全，还能有效减小电缆直径和重量，降低采购成本。

📌 分层结构示意

导体：高纯度无氧铜/电工铝线
绝缘：XLPE 交联聚乙烯
填充：非吸湿性材料填充绳保持圆整度
外护套：PVC (聚氯乙烯) 或 PE (聚乙烯)

📊 3+2芯不等截面电力电缆核心参数表

标称截面 mm² 近似外径 mm 近似重量 kg/km 20℃导体最大电阻 Ω/km 参考载流量(空气) A 参考载流量(直埋) A
Cu Al Cu Al Cu Al Cu Al
3×4+2×2.5 14.4 369 266 4.61 7.41 42 33 51 40
3×6+2×4 15.8 465 307 3.08 4.61 53 44 64 52
3×10+2×6 18.8 643 388 1.83 3.08 74 57 86 66
3×16+2×10 21.6 900 487 1.15 1.91 95 74 110 85
3×25+2×16 24.9 1299 650 0.727 1.20 125 99 140 110
3×35+2×16 26.7 1628 797 0.524 0.868 153 119 170 130
3×50+2×25 30.9 2205 992 0.387 0.641 193 148 205 160
3×70+2×35 35.0 3086 1387 0.268 0.443 245 188 250 195
3×95+2×50 39.9 4217 1882 0.193 0.320 302 233 300 235
3×120+2×70 44.2 5330 2297 0.153 0.253 353 273 345 265
3×150+2×70 48.2 6356 2777 0.124 0.206 399 307 385 300
3×185+2×95 53.4 7963 3444 0.0991 0.164 461 359 435 340
3×240+2×120 59.8 10075 4251 0.0754 0.125 547 427 500 395
3×300+2×150 66.1 12637 5358 0.0601 0.100 632 495 565 445
3×400+2×185 74.5 15836 6312 0.0470 0.0778 729 581 640 510

注 1：表格中近似重量、外径及载流量仅供设计选型参考，具体以实测为准；

注 2：表格中所列 20℃ 导体最大直流电阻数据仅针对三根主线芯截面；

❓ 常见问题解答 (FAQ)

1. 3+2 芯电缆主要用于什么供电系统？
主要用于 TN-S 系统（三相五线制），即中性线(N)与保护地线(PE)完全分开的系统。相较于 4+1 芯电缆，它能提供更稳定的辅助线回路。
2. 为什么辅芯（N/PE）可以比相线小？
在正常运行的三相平衡系统中，N 线电流极小；PE 线仅在故障时瞬间承担短路电流。根据规范，当相线 > 35mm² 时，辅芯可取相线的一半左右，既安全又经济。
3. YJV 与 YJLV 如何选择？
YJV (铜芯) 导电能力强、稳定性好，适合负载密集区；YJLV (铝芯) 价格优势巨大，适合长距离敷设或预算敏感项目。
4. 空气下载流量和直埋下载流量差别为什么这么大？
这是散热条件决定的。空气中对流散热好，直埋受土壤热阻影响。若土壤干燥或多条并列，直埋载流量需进一步乘以修正系数。

产品规格书

点击下载规格书

 3+2芯电缆应用结构图
