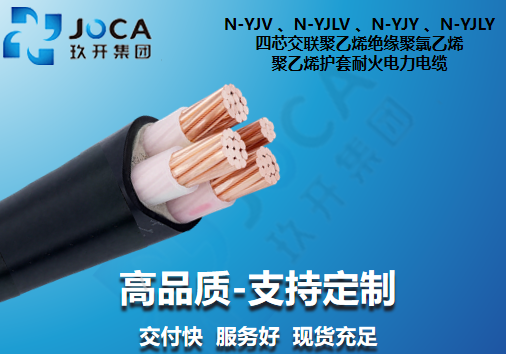

N-YJV 、N-YJLV 、N-YJY 、N-YJLY 四芯（3+1）交联聚乙烯绝缘聚氯乙烯 / 聚乙烯护套耐火电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250°℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

(N-)YJV、(N-)YJLV 4芯不等截面(3+1)耐火电力电缆

Four-core (3+1) XLPE insulated PVC/PE sheathed fire-resistant power cable
额定电压 0.6/1kV | 符合 GB/T 12706-2020 & GB/T 19666 标准
✓ 3+1 不等截面经济设计 ✓ 90分钟 消防应急通电 ✓ 特种云母耐火层 ✓ 长期工作温度 90°C

📅 核心技术指标

  • 标准编号：GB/T 12706-2020 / GB/T 19666
  • 耐火等级：750°C-950°C 火焰下持续供电 ≥ 90min
  • 工作温度：长期允许 90°C，短路(5s) 250°C
  • 耐压强度：工频交流 3.5kV / 5min 不击穿

📐 弯曲半径规范

  • 单芯无铠装：≥ 20 倍电缆外径
  • 单芯有铠装：≥ 15 倍电缆外径
  • 多芯无铠装：≥ 15 倍电缆外径
  • 多芯有铠装：≥ 12 倍电缆外径

⚡ 3+1结构与耐火优势

3根相线+1根减小截面的N线，在保证电气性能的同时降低采购成本。结合云母耐火层，即使绝缘在火灾中碳化，云母带仍能保证线芯间不短路，确保消防泵、应急电梯等消防设备在撤离关键期持续运行。

📐 结构分层示意

1. 导体：优质无氧铜 (Cu) / 电工铝 (Al)
2. 耐火层：双层合成云母耐火带绕包
3. 绝缘层：XLPE 交联聚乙烯
4. 填充层：非吸湿性填充绳保持圆整
5. 外护套：PVC (聚氯乙烯) 或 PE (聚乙烯)

📊 四芯不等截面(3+1)耐火电力电缆参数表 (0.6/1kV)

标称截面 mm² 近似外径 mm 近似重量 kg/km 20°C导体最大电阻 Ω/km 参考载流量-空气 A 参考载流量-直埋 A
Cu Al Cu Al Cu Al Cu Al
3×4+1×2.5 15.3 311 223 4.61 7.41 42 33 51 40
3×6+1×4 16.5 399 266 3.08 4.61 53 44 64 52
3×10+1×6 19.7 568 349 1.83 3.08 74 57 86 66
3×16+1×10 23.5 817 465 1.15 1.91 95 74 110 85
3×25+1×16 27.1 1175 623 0.727 1.20 125 99 140 110
3×35+1×16 28.7 1513 779 0.524 0.868 153 119 170 130
3×50+1×25 31.0 1964 903 0.387 0.641 193 148 205 160
3×70+1×35 38.3 2786 1300 0.268 0.443 245 188 250 195
3×95+1×50 42.5 3798 1766 0.193 0.320 302 233 300 235
3×120+1×70 45.5 4693 2085 0.153 0.253 353 273 345 265
3×150+1×70 50.3 5723 2568 0.124 0.206 399 307 385 300
3×185+1×95 55.5 7102 3159 0.0991 0.164 461 359 435 340
3×240+1×120 61.5 9065 3969 0.0754 0.125 547 427 500 395
3×300+1×150 67.6 11438 5068 0.0601 0.100 632 495 565 445
3×400+1×185 74.9 14255 5853 0.0470 0.0778 729 581 640 510
注 1：上表参数仅供选型参考，耐火层可能使外径较普通 YJV 有轻微增加；
注 2：表格中 20°C 导体最大直流电阻数据仅针对三根主线芯截面。

❓ 常见问题解答 (FAQ)

  • 1. 3+1 不等截面耐火电缆比 4 芯等截面好在哪？
    在消防回路中，通过减小不承担主要负载的中性线（N线）截面，可以显著降低铜/铝材料的使用量，从而降低工程造价，且更易于施工敷设。
  • 2. 为什么耐火电缆必须选用铜芯 (Cu) 导体？
    虽然表格提供了铝芯参数，但在高等级消防回路中，铜芯的熔点（1083°C）远高于铝芯（660°C），在极端火灾下物理性能更稳定，安全性更高。
  • 3. 低温施工（低于 0°C）有哪些注意事项？
    低温下 PVC 护套会变脆。敷设前应将电缆盘预热或在环境回温后施工，防止强制弯曲导致护套开裂，破坏内部耐火云母层。
  • 4. 云母耐火带在结构中起什么作用？
    云母带是电缆的“保命层”。当火灾中塑料绝缘烧毁后，云母带凭借极高的耐火稳定性，能维持导体间不短路，确保消防泵等设施正常通电。
  • 5. 弯曲半径要求为何如此严格？
    耐火电缆内含有质地较硬的云母层，若弯曲半径小于外径的 15 倍，极易导致云母带受力崩裂，从而使电缆丧失火灾环境下的绝缘保护能力。
  • 6. 型号 N-YJV 和 N-YJY 如何选择？
    N-YJV（PVC护套）阻燃性好，性价比高；N-YJY（PE护套）不含卤素，耐水性和耐环境应力开裂更优，适合更高标准的地下管廊工程。
  • 7. 该系列电缆能否在水下敷设？
    普通耐火电缆不建议长期浸水运行。若有水下环境需求，应选购聚乙烯（PE）护套并配合防水密封措施，或联系技术人员定制防水结构。
  • 8. 耐压试验 3.5kV / 5min 代表什么？
    这是电缆出厂前的强制性安全试验指标，代表该电缆能够承受 3.5 倍额定电压的冲击而无击穿现象，确保了产品在复杂电力系统中的高可靠性。

📄 四芯不等截面(3+1)耐火电缆规格手册 (PDF)

包含载流量环境修正表、短路电流计算及消防施工标准规范。

点击下载规格书

 四芯不等截面耐火电缆结构
