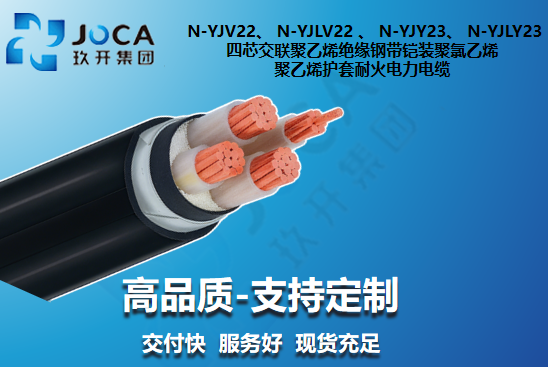

N-YJV22、 N-YJLV22 、 N-YJY23、 N-YJLY23 四芯（3+1）交联聚乙烯绝缘钢带铠装聚氯乙烯 / 聚乙烯护套耐火电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250°℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

(N-)YJV22、(N-)YJLV22 4芯不等截面(3+1)铠装耐火电缆

Four-core (3+1) XLPE insulated steel tape armour fire-resistant power cable
额定电压 0.6/1kV | 符合 GB/T 12706-2020 & GB/T 19666 标准
✓ 钢带铠装保护 ✓ 3主+1辅 经济结构 ✓ 消防应急 90分钟通电 ✓ 长期工作温度 90°C

📅 核心执行标准

  • 标准编号：GB/T 12706.1-2020 / GB/T 19666
  • 耐火要求：750°C-950°C 火焰下持续供电 ≥ 90min
  • 最高温度：长期允许 90°C，短路(5s) 250°C
  • 敷设温度：不低于 0°C（低于 0°C 应预先加温）

📐 弯曲半径规范

  • 单芯有铠装：≥ 15 倍电缆外径
  • 多芯有铠装：≥ 12 倍电缆外径
  • 防护能力：可承受较大的径向机械压力
  • 适用环境：室内、隧道、管廊及直接埋地

⚡ 铠装耐火优势

本品集成了3+1不等截面的成本优势与双钢带铠装的物理防护。导体外的云母耐火带确保了火灾时消防回路的生命线畅通，而铠装层则能有效抵抗直埋环境中的不均匀沉降与重压挤拉。

📐 结构分层示意

1. 导体：铜线 (Cu) / 铝线 (Al)
2. 耐火层：高耐温合成云母带绕包
3. 绝缘层：XLPE 交联聚乙烯
4. 内衬层：保护内护套层
5. 铠装层：镀锌双钢带错位绕包
6. 外护套：PVC (22型) 或 PE (23型)

📊 四芯不等截面(3+1)铠装耐火电缆参数表

标称截面 mm² 近似外径 mm 近似重量 kg/km 20°C导体最大电阻 Ω/km 参考载流量-空气 A 参考载流量-直埋 A
Cu Al Cu Al Cu Al Cu Al
3×4+1×2.5 18.2 498 410 4.61 7.41 - - 50 40
3×6+1×4 19.4 601 467 3.08 4.61 - - 60 50
3×10+1×6 22.1 789 571 1.83 3.08 72 57 85 65
3×16+1×10 24.8 1067 715 1.15 1.91 94 72 110 85
3×25+1×16 28.4 1465 913 0.727 1.20 125 98 140 110
3×35+1×16 31.1 1837 1103 0.524 0.868 153 119 170 130
3×50+1×25 33.6 2343 1282 0.387 0.641 188 142 200 155
3×70+1×35 39.0 3591 2104 0.268 0.443 239 188 245 190
3×95+1×50 43.0 4690 2658 0.193 0.320 296 228 300 230
3×120+1×70 49.7 5775 3167 0.153 0.253 347 267 335 260
3×150+1×70 53.7 6911 3757 0.124 0.206 393 307 380 295
3×185+1×95 58.8 8409 4466 0.0991 0.164 450 353 430 335
3×240+1×120 64.7 10534 5439 0.0754 0.125 530 416 465 390
3×300+1×150 70.8 13079 6710 0.0601 0.100 609 478 565 440
3×400+1×185 78.3 16171 7769 0.0470 0.0778 706 564 650 505
注 1：上表数据源自 GB/T 12706 标准，实际外径与重量受铠装紧密度影响可能有微调；
注 2：表格中所列 20°C 导体最大直流电阻数据仅针对三根主线芯截面。

❓ 常见问题解答 (FAQ)

  • 1. 为什么 3+1 不等截面结构适合消防动力回路？
    在常规三相消防泵回路中，中性线（N）电流极小，缩小 N 线截面可在保证安全的同时减小电缆自重和管径，大幅降低工程材料成本。
  • 2. 钢带铠装层能否防止地下白蚁或鼠咬？
    双钢带错位绕包形成了坚硬的物理金属屏障，能有效抵抗鼠咬和一般机械挖掘。如需更强等级的防白蚁能力，可联系我司定制防白蚁外护套。
  • 3. 低温施工（低于 0°C）有哪些注意事项？
    铠装电缆在低温下外护套极易崩裂。敷设前应整体预热，并严格遵守 12 倍外径的弯曲半径限制，防止钢带重叠处刺穿内部云母耐火层。
  • 4. YJV22 与 YJY23 护套如何选型？
    常规配电选 YJV22（PVC 护套），阻燃性好且性价比高；若工程位于沿海盐雾、酸碱土壤或地下长期积水的环境，建议选用 YJY23（PE 护套）。
  • 5. 云母耐火层在火灾中如何工作？
    即使外层塑料在 900°C 高温下烧毁碳化，导体上的云母带凭借极高的物理稳定性，仍能维持导体间的电气绝缘，保障消防设施通电不中断。
  • 6. 为什么小规格（3x4等）没有空气下载流量？
    铠装小截面规格主要用于终端直埋保护连接。根据规范，在此类场景中通常优先考虑直埋散热环境下的安全电流。
  • 7. 该系列电缆的铠装层需要可靠接地吗？
    必须接地。铠装层应在两端终端头处引出专用接地导线，以保障机械损伤发生时能迅速泄导电流。
  • 8. 耐压试验 3.5kV / 5min 有何意义？
    这是确保产品出厂质量的核心指标，代表电缆绝缘层即便在复杂雷击感应或操作过电压下也能维持高度的系统稳定性。

📄 四芯不等截面(3+1)铠装耐火电缆选型指南 (PDF)

包含载流量环境温度修正系数、地埋施工深度规范及耐火等级完整报告。

点击下载规格书
