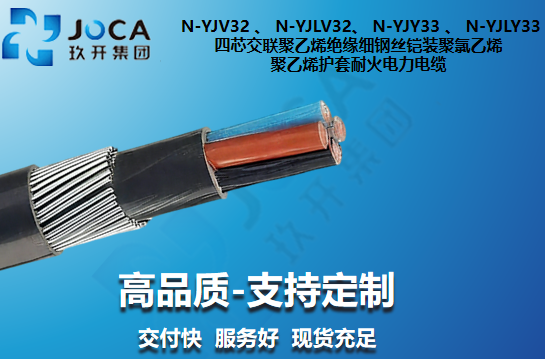

N-YJV32 、 N-YJLV32、 N-YJY33 、 N-YJLY33 四芯（3+1）交联聚乙烯绝缘细钢丝铠装聚氯乙烯 / 聚乙烯护套耐火电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250°℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。
联系我们

产品详情

(N-)YJV32、(N-)YJLV32 4芯不等截面(3+1)细钢丝铠装耐火电缆

Four-core (3+1) XLPE insulated fine steel wire armour fire-resistant power cable
额定电压 0.6/1kV | 垂直落差/竖井/高拉力专用型号
✓ 细钢丝铠装 (极高抗拉) ✓ 3主+1辅 结构设计 ✓ 90分钟 消防应急通电 ✓ 长期工作温度 90°C

📅 核心技术标准

  • 标准规范：GB/T 12706-2020 / GB/T 19666
  • 耐火能力：火焰燃烧下持续通电 ≥ 90min
  • 最高温度：长期 90°C，短路(5s) 250°C
  • 耐压等级：工频交流 3.5kV / 5min 无击穿

📐 弯曲半径规范

  • 单芯有铠装：≥ 15 倍电缆外径
  • 多芯有铠装：≥ 12 倍电缆外径
  • 敷设温度：低于 0°C 时必须预热处理
  • 特殊属性：可承受极大的轴向机械拉力

⚡ 抗拉与耐火双重优势

细钢丝铠装层赋予电缆极佳的纵向屈服强度，配合导体外的云母耐火带，确保在高落差垂直悬吊工况下，即便火灾发生，电缆也不会因高温熔化或自重拉断而导致停电。

📐 结构分层示意

1. 导体：铜 (Cu) / 铝 (Al)
2. 耐火层：双层特种合成云母带绕包
3. 绝缘层：XLPE 交联聚乙烯
4. 铠装层：镀锌细钢丝紧密绕包铠装 (SWA)
5. 外护套：PVC (32型) 或 PE (33型)

📊 四芯不等截面(3+1)细钢丝铠装耐火电缆参数表

标称截面 mm² 近似外径 mm 近似重量 kg/km 20°C导体最大电阻 Ω/km 参考载流量-空气 A 参考载流量-直埋 A
Cu Al Cu Al Cu Al Cu Al
3×4+1×2.5 19.8 775 687 4.61 7.41 - - 50 40
3×6+1×4 21.0 900 766 3.08 4.61 - - 60 50
3×10+1×6 24.2 1155 936 1.83 3.08 72 57 85 65
3×16+1×10 28.7 1689 1338 1.15 1.91 94 72 110 85
3×25+1×16 32.3 2180 1628 0.727 1.20 125 98 140 110
3×35+1×16 34.1 2592 1858 0.524 0.868 153 119 170 130
3×50+1×25 36.8 3155 2094 0.387 0.641 188 142 200 155
3×70+1×35 44.9 4568 3082 0.268 0.443 239 188 245 190
3×95+1×50 49.3 5789 3757 0.193 0.320 296 228 300 230
3×120+1×70 53.5 7302 4693 0.153 0.253 347 267 335 260
3×150+1×70 58.5 8639 5484 0.124 0.206 393 307 380 295
3×185+1×95 63.7 10306 6363 0.0991 0.164 450 353 430 335
3×240+1×120 69.9 12636 7540 0.0754 0.125 530 416 465 390
3×300+1×150 76.2 15383 9014 0.0601 0.100 609 478 565 440
3×400+1×185 85.4 19739 11338 0.0470 0.0778 706 564 650 505
注 1：上表参数源自 GB/T 12706 标准。细钢丝铠装层会显著增加外径与重量，选型时请务必复核管径与支架载重；
注 2：表格中所列 20°C 导体最大直流电阻数据仅针对三根主线芯截面。

❓ 常见问题解答 (FAQ)

  • 1. 细钢丝铠装 (32型) 主要解决了什么施工痛点？
    在高层建筑或矿山竖井的垂直敷设中，电缆自重会产生巨大拉力。细钢丝铠装比钢带铠装更具韧性且能承受更大的纵向负荷，防止内部耐火层因拉伸裂断。
  • 2. 为什么 3+1 不等截面结构在大截面线路中更常用？
    在常规电力负荷下，中性线 (N) 的电流远小于相线。采用 3+1 结构（减小 N 线截面）能有效降低电缆的总造价和总重量，且电气安全性符合国标规范。
  • 3. 安装这种垂直耐火电缆时如何固定？
    必须使用专用抗拉固定夹具。建议在电缆井顶部设置承重托架，并沿垂直方向每隔 2-2.5 米设置防滑夹具，以均匀分布整根电缆的重量压力。
  • 4. YJV32 与 YJY33 护套在耐火系统中的选型建议？
    常规室内或桥架选 YJV32 (PVC 护套)；若工程位于地下管廊、潮湿隧道或对防水抗腐蚀要求极高的环境，建议选 YJY33 (PE 护套)。
  • 5. 铠装层对耐火性能有正面影响吗？
    有。细钢丝层不仅是机械保护，它在火灾高温下仍能维持基本的物理轮廓，为内部的云母耐火带提供额外的“骨架支撑”，延缓内部绝缘碳化速度。
  • 6. 弯曲半径不足会对耐火电缆造成什么伤害？
    耐火电缆内的云母带质地较脆。若弯曲半径小于 12 倍外径，钢丝可能会过度积压云母层使其产生微小裂纹，导致在火灾实验中发生闪络短路。
  • 7. 为什么小规格型号没有空气下载流量数据？
    此类高强度铠装电缆的小规格极少在空气中独立悬挂。根据设计标准，此时其主要性能体现为终端连接和机械负重，热稳定性主要参考直埋或管内数据。
  • 8. 单芯铠装和四芯铠装的接地处理有区别吗？
    四芯铠装电缆（如本品）的铠装层必须在两端可靠接地。这不仅是为了安全，也是为了在发生短路故障时通过铠装层提供一部分泄导电流通道。

📄 四芯不等截面(3+1)细钢丝铠装耐火电缆技术手册 (PDF)

包含抗拉极限计算、垂直固定方案图集、载流量修正表及耐火等级详细说明。

点击下载规格书

 四芯细钢丝铠装耐火电缆截面图
