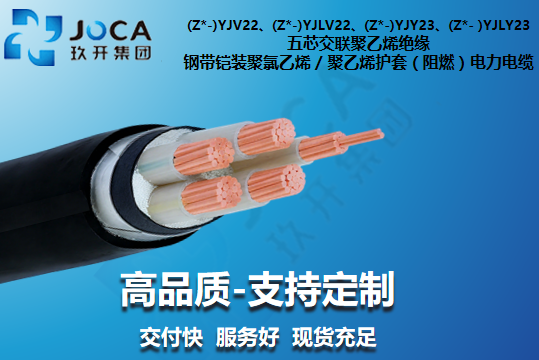

(Z-)YJV22、(Z-)YJLV22、(Z-)YJY23、(Z- )YJLY23 五芯（4+1）交联聚乙烯绝缘钢带铠装聚氯乙烯 / 聚乙烯护套 ( 阻燃 ) 电力电缆

1.交联聚乙烯绝缘(阻燃)电力电缆适用于工频额定电压 0.6/1KV 输配电系统。
2.交联聚乙烯绝缘(阻燃)电力电缆性能符合 GB/T 12706-2020。
3.电缆导体的长期允许工作温度 90℃。
4.电缆导体的短路温度≤250℃，持续时间≤ 55。
5.电缆敷设弯曲半径:
单芯无铠装>20倍电缆外径
单芯有铠装>15 倍电缆外径
多芯无铠装>15 倍电缆外径
多芯有铠装>12 倍电缆外径
6.电缆敷设温度低于 0℃,应预先加温。

联系我们

产品详情

(Z-)YJV22、(Z-)YJLV22 4+1芯不等截面钢带铠装电缆

Four-plus-one core XLPE insulated steel tape armour PVC/PE sheathed power cables
额定电压 0.6/1kV | 符合 GB/T 12706-2020 标准

✓ 双钢带铠装保护 ✓ 4+1 不等截面更经济 ✓ 适合直埋/地壕敷设 ✓ 优异抗压防撞性能

📅 产品特性

本系列产品在 4+1芯不等截面 结构的基础上，增加了内衬层和双层镀锌钢带铠装。相比普通电缆，它能够承受更强的径向压力和地质变动引起的机械外力，是地下电缆沟及直埋敷设工程的理想选择。

📌 应用建议

主要用于对电缆机械防护有要求的地下配电系统。铠装层不仅提供物理保护，也可作为接地屏蔽使用。安装时请确保最小弯曲半径不小于电缆外径的 12 倍。如在积水或酸碱土壤环境使用，建议选购 YJY23 型号。

📊 4+1芯钢带铠装电力电缆参数表

标称截面 mm²	近似外径 mm	近似重量 kg/km		20℃导体最大电阻 Ω/km		参考载流量(空气) A		参考载流量(直埋) A
标称截面 mm²	近似外径 mm	Cu	Al	Cu	Al	Cu	Al	Cu	Al
4×4+1×2.5	15.9	498	386	4.61	7.41	-	-	50	40
4×6+1×4	17.3	612	442	3.08	4.61	-	-	60	50
4×10+1×6	20.1	820	541	1.83	3.08	72	57	85	65
4×16+1×10	23.0	1114	665	1.15	1.91	94	72	110	85
4×25+1×16	26.5	1575	871	0.727	1.20	125	98	140	110
4×35+1×16	28.9	2005	1059	0.524	0.868	153	119	170	130
4×50+1×25	33.2	2674	1309	0.387	0.641	188	142	200	155
4×70+1×35	41.2	4322	2411	0.268	0.443	239	188	245	190
4×95+1×50	46.1	5658	3050	0.193	0.320	296	228	300	230
4×120+1×70	50.7	6922	3586	0.153	0.253	347	267	335	260
4×150+1×70	55.3	8323	4259	0.124	0.206	393	307	380	295
4×185+1×95	60.7	10161	5096	0.0991	0.164	450	353	430	335
4×240+1×120	67.4	12807	6256	0.0754	0.125	530	416	465	390
4×300+1×150	74.2	15998	7809	0.0601	0.100	609	478	565	440
4×400+1×185	84.4	20680	9852	0.0470	0.0778	729	581	640	510

注 1：表格中 20℃ 直流电阻数据仅针对四根主线芯截面;

注 2：铠装电缆外径和重量显著大于无铠装型号，设计及施工中请务必核实桥架和管径冗余。

❓ 常见问题解答 (FAQ)

1. 为什么 4+1 铠装电缆适合地下直埋？

直埋敷设时，土壤的压力、不均匀沉降以及施工机械的偶尔触碰都会对电缆造成机械应力。钢带铠装层能有效抵抗这些压力，保护内部绝缘不受损。
2. 钢带铠装电缆能否作为垂直敷设使用？

钢带铠装（22/23型）主要针对压力设计。若是矿山竖井等大跨度垂直敷设，需承受巨大拉力，应选用细钢丝铠装（32/33型）。
3. 安装铠装电缆有哪些注意事项？

铠装层必须可靠接地；弯曲半径应控制在 12 倍外径以上，避免钢带重叠处受力不均导致内衬层受压受损。
4. 小规格（如4x4/4x6）为什么没有空气下载流量？

这些规格的铠装电缆在实际工程中极少在空气中悬挂使用，更多作为地下末端配电。若需特定环境下数据，请联系我们。

产品规格书

点击下载规格书

4+1芯钢带铠装电缆结构
