控制电缆为什么不推荐使用铠装？

一、 弯曲性能与安装挑战

控制电缆通常需要在复杂的设备内部、狭窄的桥架或穿线管中进行敷设。灵活性是其重要的性能指标之一。

• 僵硬度增加：金属铠装层（如钢带或钢丝）会显著增加电缆的硬度。这使得电缆在狭小空间内的转弯、分支变得极其困难，极易在安装过程中造成外护套破损。

• 弯曲半径要求提高：铠装电缆的最小允许弯曲半径远大于非铠装电缆。如果强制小半径弯曲，可能导致内部绝缘层受压变形，甚至造成金属铠装断裂刺破绝缘，引发短路故障。

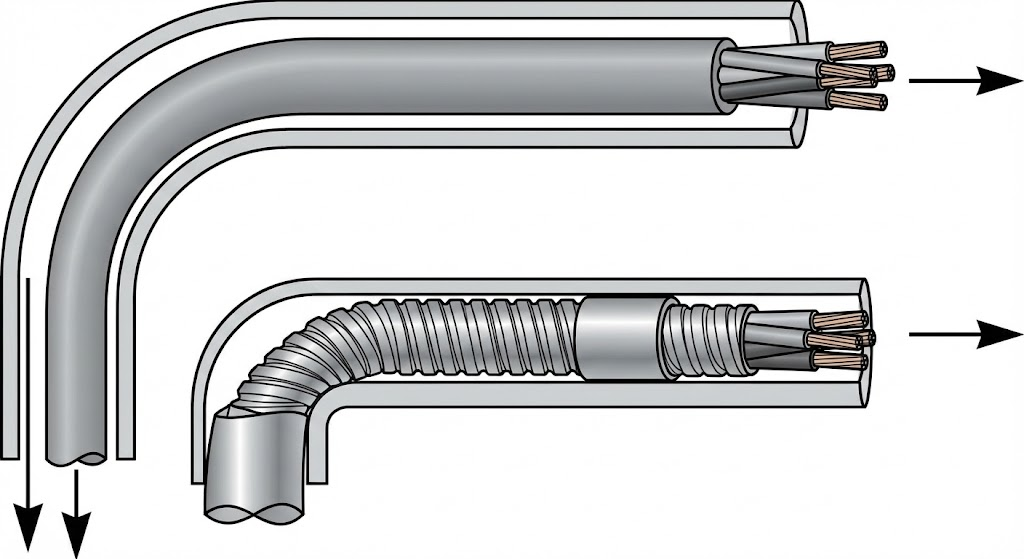

• 穿管困难：如下图所示，在穿线管布线时，僵硬的铠装电缆在通过弯头时摩擦阻力巨大，极易卡死，增加了施工难度和对电缆本体的潜在损伤。

二、 接地系统与信号干扰风险

控制电缆传输的多为弱电信号（如4-20mA模拟量、开关量信号），对电磁干扰（EMI）非常敏感。许多人错误地认为铠装层等同于屏蔽层，可以提升抗干扰能力。

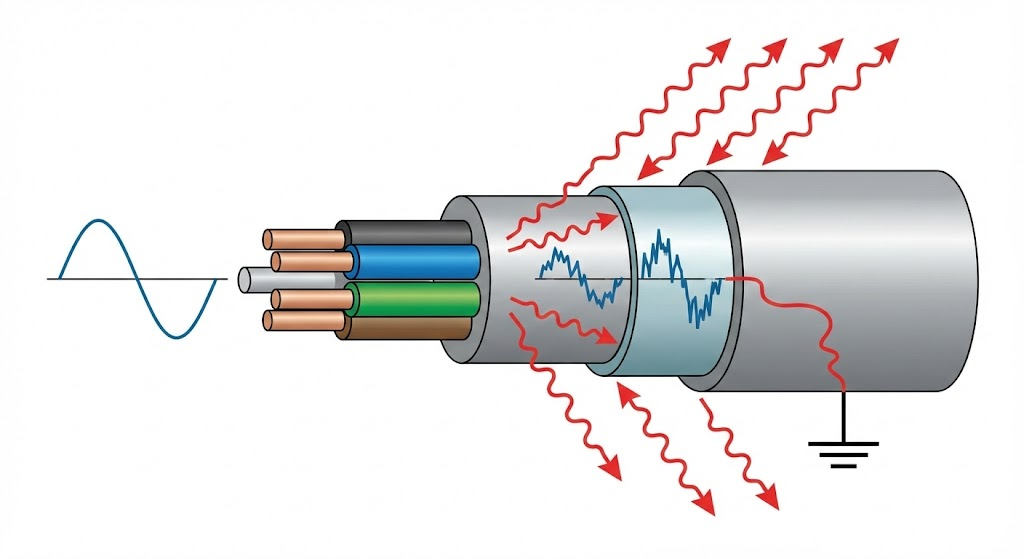

• 非专业屏蔽：铠装的主要功能是机械保护，其结构并非为高频电磁屏蔽设计。对于某些频率的干扰，未经良好接地的铠装层反而可能成为接收天线，将外部噪声耦合到内部信号线上。

• 接地回路（Ground Loop）问题：如果铠装层两端同时接地，且两地之间存在电位差，铠装层中就会产生环流。这个环流会感应出噪声电压叠加到控制信号上，严重影响系统的稳定性和测量精度。

• 接地工艺复杂：要使铠装层发挥一定的屏蔽作用，必须进行规范的单端或双端接地处理（视具体信号类型而定）。这增加了接线工艺的复杂性，一旦处理不当（如下图所示），铠装反而成为干扰源。

三、 成本与重量的显著增加

在工程项目中，成本控制和结构承重是必须考虑的因素。

• 材料成本上升：增加金属铠装层和相应的内衬层、外护套，直接导致电缆制造成本的大幅增加。对于长距离敷设的项目，这是一笔不小的开支。

• 运输与施工负荷：金属铠装显著增加了电缆的单位重量。这不仅增加了物流运输成本，还对现场的桥架、支架等支撑结构提出了更高的承重极要求，可能需要升级基础设施。

四、 维护与修复的复杂性

电缆在长期运行中难免需要维护或故障修复，铠装层会成为这一过程的“拦路虎”。

• 剥线困难：处理铠装电缆的终端需要专用的切割工具和熟练的操作技巧。剥离钢带或钢丝费时费力，且容易损伤内部线芯绝缘，增加了接线错误的风险。

• 故障排查障碍：当电缆发生内部故障时，坚硬的铠装层使得使用常规仪器进行故障点定位变得更加困难，增加了检修时间和停机成本。

五、 典型应用环境的过度设计

我们需要回归到控制电缆的典型使用场景来进行评估。

• 室内环境：绝大多数控制电缆敷设在室内的电缆沟、桥架或控制柜内。这些环境本身就提供了良好的物理保护，极少存在严重的机械撞击、啮齿动物啃咬或土壤压力等风险。

• 非直埋场合：除非是需要直接埋设在地下且地质条件复杂的极端情况，否则标准的聚氯乙烯（PVC）或交联聚乙烯（XLPE）护套已具备足够的耐磨和抗拉强度来应对常规安装。

六、 更优的替代保护方案

如果应用环境确实存在一定的机械损伤风险，盲目选择铠装电缆并非唯一出路，通常有更灵活、更经济的替代方案。

• 采用保护管：在易受损线段，将非铠装控制电缆穿入镀锌钢管或挠性金属软管中。这种方式既提供了局部的机械保护，又保留了大部分线路的灵活性。

• 选用加强型护套：对于轻度磨损环境，可以选择具有加厚护套或特殊耐磨材料护套的控制电缆，而非全金属铠装。

• 专用屏蔽电缆：如果主要担忧是信号干扰，应直接选用带有铝箔+铜丝编织双层屏蔽结构的专用屏蔽控制电缆（如KVVP22等型号中的屏蔽层），并做好规范的屏蔽层接地，而非依赖铠装层。

综上所述，虽然铠装电缆在抗机械损伤方面表现优异，但在绝大多数控制信号传输的应用中，其带来的安装难度、信号干扰风险和成本负担远大于其提供的保护价值。工程师在选型时应避免“一刀切”地使用铠装，而应根据实际环境风险进行理性评估，优先选择非铠装或带有专用屏蔽层的控制电缆，以确保系统的经济性、可靠性和信号完整性。
