控制柜内部布线为什么不能“打死弯”？

一、 理解“打死弯”与最小弯曲半径

首先，我们需要明确一个工程概念——“最小弯曲半径”。任何电缆在制造时，厂家都会依据国家或国际标准（如IEC、GB/T），标定其允许的最小弯曲半径。这通常是电缆外径（OD）的一个倍数，例如固定安装时可能是6倍OD，移动安装时可能是15倍OD。

所谓“打死弯”，就是指电缆在布线时，其弯曲程度远远超过了规定的最小弯曲半径，形成了一个极小的死角。这种操作强行改变了电缆的物理结构，使其处于一种非正常的工作状态。遵守弯曲半径底线，是保障电缆性能的物理基础。

二、 机械损伤：看不见的内部创伤

当电缆被“打死弯”时，最直接的影响是产生严重的机械应力。电缆是一个多层结构，包含导体、绝缘层、屏蔽层和护套层。过度弯曲会导致弯曲内侧的材料受到极大的挤压，而外侧的材料则受到过度的拉伸。

对于绝缘层（如PVC或交联聚乙烯）而言，过度的拉伸会使其变薄，甚至产生肉眼不可见的微小裂纹。这些裂纹降低了绝缘强度，为日后的击穿埋下祸根。同时，内侧的挤压可能导致绝缘材料塑性变形，无法恢复原状。

对于内部导体，尤其是多股细绞线，极度弯曲会使外侧的铜丝承受巨大的拉力，容易造成部分细丝断裂。这不仅减小了有效导电截面积，断裂的毛刺还有刺破绝缘层的风险。

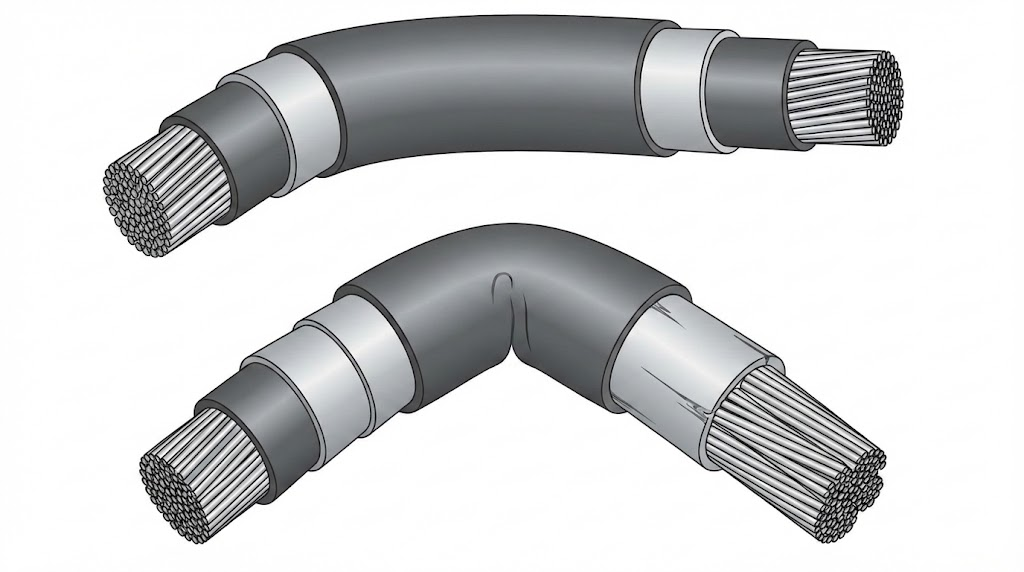

图1：正常弯曲（上）与“打死弯”（下）对电缆内部结构影响的对比示意图。可见过度弯曲导致绝缘受压变形和导体受力不均。

三、 电气性能劣化：增加局部阻抗与发热

物理结构的改变必然导致电气性能的劣化。“打死弯”处导体的截面积可能因拉伸或断股而减小，这将直接导致该点的电阻值升高。根据焦耳定律（Q=I²Rt），在电流通过时，电阻增大的部位会产生更多的热量。

控制柜内部本就空间狭小，散热条件有限。局部的异常发热会加速该处绝缘材料的老化，甚至在长期高负荷运行下引发绝缘熔化，导致短路起火。这对于动力电缆来说，是一个极大的安全隐患。

四、 信号传输干扰：高频信号的噩梦

对于传输通信信号、编码器信号或模拟量信号的弱电电缆，各种“打死弯”的危害甚至大于动力电缆。在传输高频信号时，电缆的特性阻抗需要保持一致。过度的弯曲会改变电缆的几何结构（如线对间距、导体与屏蔽层的距离），导致特性阻抗发生突变。

阻抗不匹配会引起信号反射，造成波形失真，增加误码率。在精密的工业控制系统中，这可能导致设备动作异常、数据采集错误或通信中断，严重影响系统的可靠性。

五、 屏蔽效能失效：破坏电磁兼容性防 线

控制柜内电磁环境复杂，变频器、伺服驱动器等设备会产生大量的电磁干扰（EMI）。为了抵抗干扰，我们通常使用带有屏蔽层的电缆（如铝箔屏蔽或铜丝编织屏蔽）。

当屏蔽电缆被“打死弯”时，编织屏蔽层的金属丝网可能会出现空洞或断裂，铝箔屏蔽层可能会破损断开。这相当于在法拉第笼上撕开了一个口子，大大降低了电缆的屏蔽效能。外部噪声更容易耦合进入信号线，内部的高频噪声也更容易向外辐射，干扰其他敏感设备。

六、 加速老化与长期可靠性下降

电缆绝缘材料在长期处于机械应力状态下，其老化速度会显著加快。这被称为“应力腐蚀”或“环境应力开裂”。即使在安装初期没有表现出明显的故障，但随着时间的推移，特别是在控制柜内温度周期性变化的环境中，受应力部位的绝缘层会更早地脆化、开裂。

这种故障往往具有隐蔽性和突发性，可能在系统运行两三年后才暴露出来，导致莫名其妙的停机故障，极大地增加了排查难度和维护成本。

七、 遵循规范的布线实践

为了杜绝上述隐患，控制柜布线必须严格遵循工程规范。首要原则就是尊重电缆制造商提供的最小弯曲半径参数，切勿为了美观而牺牲性能。

在实际操作中，应充分利用线槽、扎带固定座等辅件来引导电缆走向，使过渡圆滑。在遇到直角转弯时，应预留足够的弧度空间。对于粗壮的动力电缆，如果空间实在受限，应考虑使用专门的直角连接器或预制弯头，而不是强行折弯电缆本身。

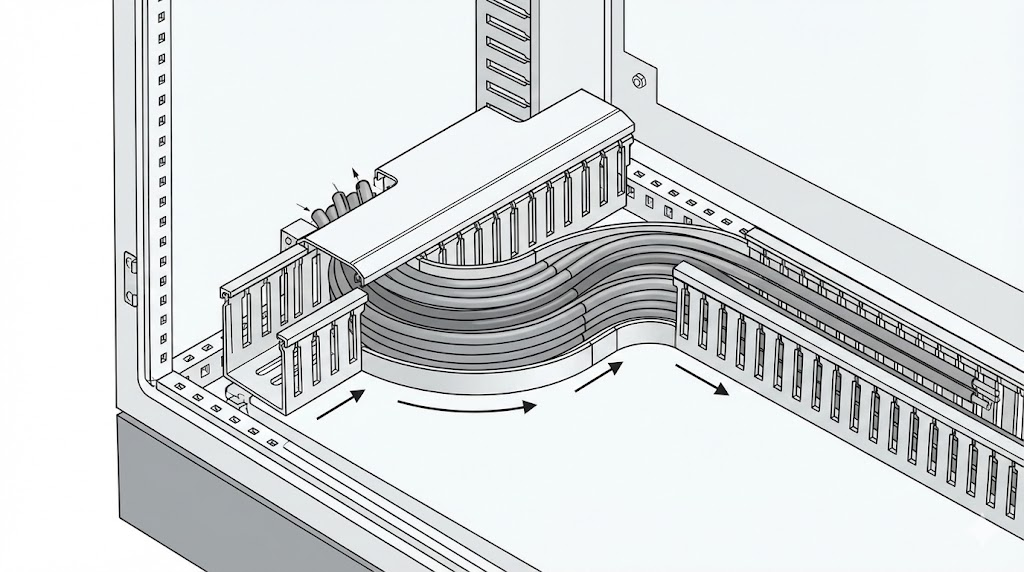

图2：控制柜内规范的布线示意图。利用线槽和合理的路径规划，确保电缆在转角处保持足够的弯曲半径。

总结

控制柜内部布线绝非简单的连接工作，而是一项需要严谨对待的工程实践。“打死弯”虽然在视觉上可能更紧凑，但其对电缆机械结构、电气性能、信号完整性以及长期可靠性造成的损害是不可逆转的。

作为工程技术人员，我们应深刻认识到这一操作的潜在风险，将“最小弯曲半径”作为不可逾越的红线。规范的布线不仅是对工艺的追求，更是对系统安全、稳定运行负责任的体现。通过科学、规范的操作，我们能从源头上消除隐患，提升整个工业控制系统的质量与寿命。
