为什么光伏电缆护套一定要抗紫外？
一、 紫外线：高分子材料的克星
太阳光中的紫外线虽然在总能量中占比不高，但其光子能量却足以破坏许多高分子材料的化学键。电缆的绝缘层和护套通常由聚合物（塑料或橡胶）制成。当这些材料长期暴露在紫外线辐射下，会发生光氧化降解反应。
这种反应是一个连锁过程：紫外线光子被聚合物分子中的发色团吸收，激发分子至高能状态，进而导致分子链断裂，生成自由基。自由基与空气中的氧气反应，进一步加速材料的降解。

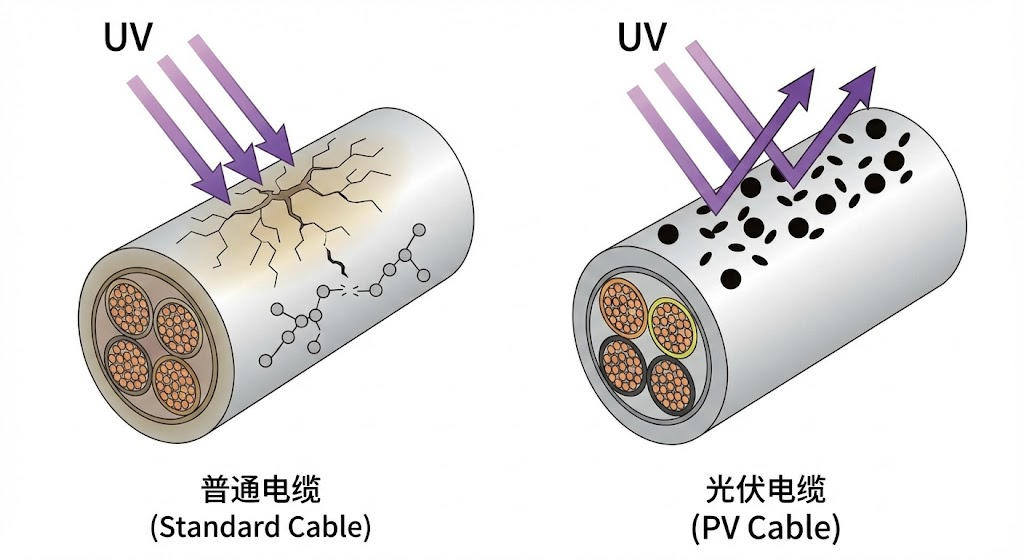

从宏观上看，这种微观层面的化学破坏表现为材料表面出现龟裂、粉化、变色、变脆，机械强度（如拉伸强度和断裂伸长率）急剧下降。一旦护套失去保护作用，内部的绝缘层也会迅速老化，最终导致电缆失效。
二、 普通电缆在光伏场景下的失效模式
在光伏行业的早期发展阶段，由于标准滞后和成本考量，一些项目错误地使用了普通PVC（聚氯乙烯）电缆或普通橡胶电缆替代专用光伏电缆。这些普通电缆的设计初衷并非用于长期户外高紫外线环境。
普通PVC材料在强紫外线照射下，其增塑剂会加速迁移和挥发，导致材料迅速变硬、变脆。同时，PVC分子链中的氯原子在紫外光作用下容易脱落，形成共轭双键，使材料变黄甚至变黑，并伴随着严重的机械性能损失。
在实际案例中，使用普通电缆的光伏电站，往往在运行3-5年后就会出现严重的电缆护套开裂现象。裂纹不仅使得水分和灰尘进入电缆内部，腐蚀导体，还会直接导致绝缘层击穿，引发短路、火灾等严重安全事故，造成巨大的经济损失。
三、 光伏电缆护套的抗紫外机理
为了抵御紫外线的侵蚀，合格的光伏电缆（如H1Z2Z2-K型号）其绝缘和护套材料通常采用经过特殊改性的辐照交联聚烯烃（XLPO）。这种材料在配方设计上就充分考虑了抗紫外线需求。
最常见的抗紫外线策略是在材料中加入紫外线吸收剂或屏蔽剂。其中，高品质的炭黑是最有效、最经济的紫外线屏蔽剂。炭黑粒子能够高效吸收紫外线能量，并将其转化为无害的热能散发出去，从而阻止紫外线深入材料内部破坏高分子链。
这就是为什么绝大多数合格的光伏电缆护套都呈现黑色的原因。除了炭黑，配方中还会加入受阻胺光稳定剂（HALS）等助剂，它们能够捕获光氧化过程中产生的自由基，中断链式降解反应，进一步提升材料的耐候性。
四、 辐照交联工艺对耐候性的提升
除了材料配方，加工工艺也对抗老化性能至关重要。优质的光伏电缆通常采用电子束辐照交联工艺。通过高能电子束的轰击，使聚合物分子链之间形成化学键（交联），将线型分子结构转变为三维网状结构。
这种交联结构极大地提高了材料的耐热性、耐磨性、耐化学腐蚀性以及抗蠕变能力。在抗紫外线方面，交联结构限制了分子链的运动，使得光氧化产生的自由基更难扩散，从而延缓了老化过程。
相比之下，未经交联的热塑性材料在高温和紫外线双重作用下，更容易发生软化和降解。辐照交联是确保光伏电缆在户外极端温差环境下保持长期机械性能稳定的关键技术。
五、 严格的测试标准与验证
判断一根电缆是否具备合格的抗紫外能力，不能仅凭外观或口头承诺，必须依据国际公认的测试标准进行验证。例如，EN 50618和IEC 62930等标准对光伏电缆的耐候性提出了明确要求。

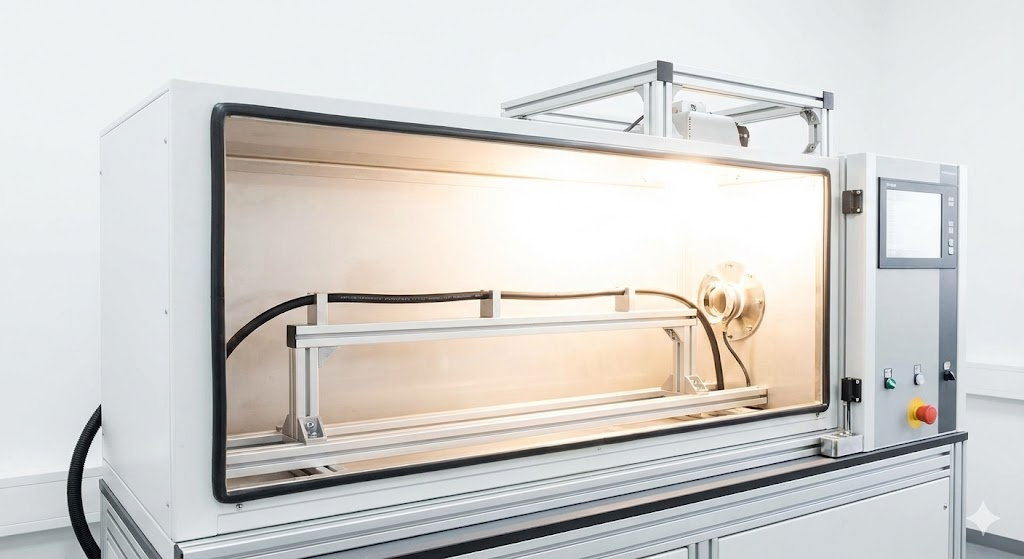

最核心的测试是“人工气候老化试验”（如氙灯老化测试）。该测试在实验室环境中模拟强化了的太阳光光谱、温度和湿度条件，对电缆样品进行数百甚至上千小时的加速老化暴露。
测试结束后，需要对比样品老化前后的拉伸强度和断裂伸长率。标准通常要求老化后的性能保留率不低于初始值的70%，且表面不得出现肉眼可见的裂纹。只有通过这些严苛测试的产品，才能在实际应用中保证25年的设计寿命。
六、 忽视抗紫外的长期经济与安全影响
对于光伏项目投资方和EPC总包方而言，电缆成本在整个项目中的占比虽然不高，但其质量却直接决定了项目的投资回报率和安全性。选用不具备抗紫外能力的劣质电缆，虽然初期采购成本略低，但后续的运维成本将是巨大的。
一旦电缆因紫外老化发生故障，不仅需要支付昂贵的材料和人工更换成本，更严重的是会导致整个光伏阵列停机，造成不可挽回的发电量损失。在大型地面电站中，定位和更换老化电缆是一项极其复杂和耗时的工作。
此外，电缆绝缘失效带来的火灾风险是任何光伏项目都无法承受的。因此，从全生命周期成本（LCOE）的角度来看，选择经过认证的、具有优异抗紫外性能的专用光伏电缆，是保障投资安全最低成本、最可靠的方案。
七、 结论：专业场景需要专业材料
光伏发电系统的特殊应用环境决定了其组件必须具备极高的耐候性。电缆护套作为抵御外界环境侵蚀的第一道防线，其抗紫外能力是不可妥协的核心指标。
通过科学的材料配方（如添加足量优质炭黑和光稳定剂）以及先进的加工工艺（如辐照交联），专用光伏电缆能够有效抵御紫外线的长期破坏。对于工程师和采购人员来说，深刻理解紫外老化机理，坚持选用符合国际标准的专用电缆，是确保光伏电站安全、高效、长期运行的必要前提。切勿因小失大，让一根小小的电缆成为整个系统的阿喀琉斯之踵。
